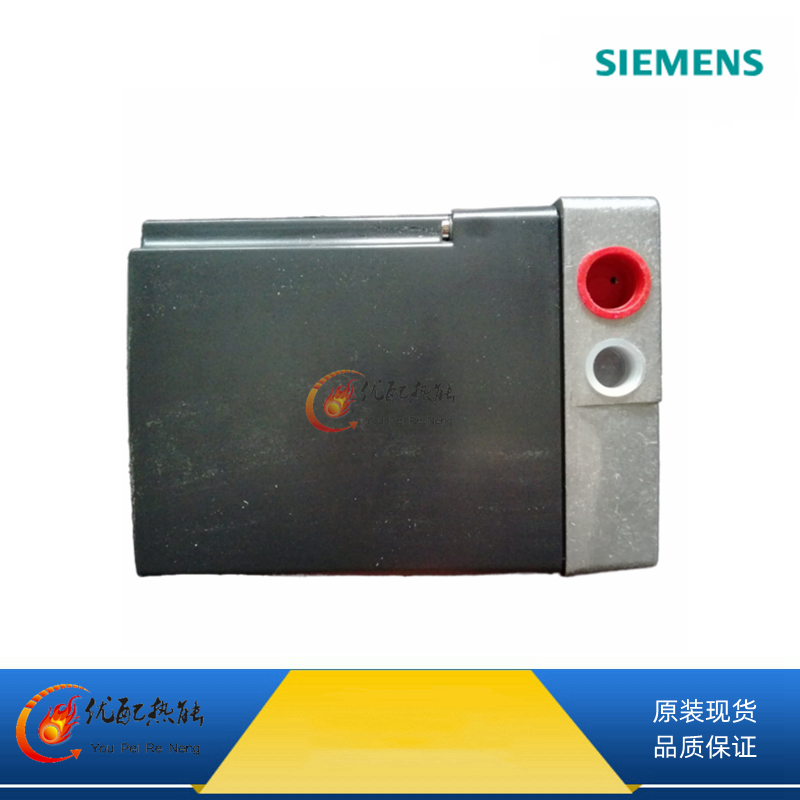

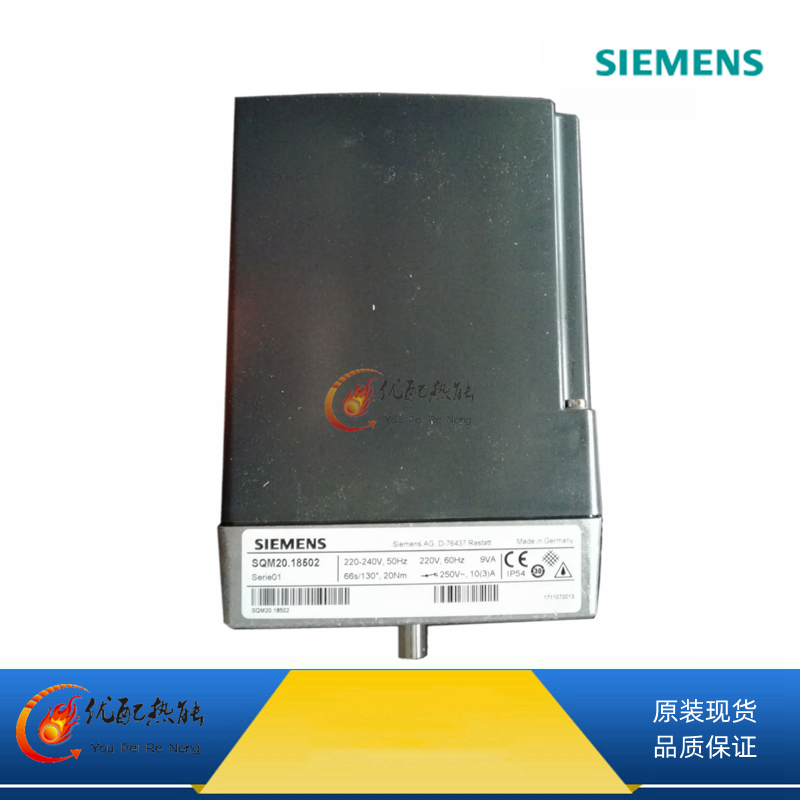

SIEMENS利雅路燃烧器风门执行器 SQM20.18502 德国西门子伺服马达
SQM…电动执行机构,即伺服电机,用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制,齿轮离合。内部及外部位置指示,设置有便于调整的终端及辅助开关。
SQM1...扭矩10Nm,SQM2...扭矩20Nm。SQM1...行程时间14...100s,SQM2...行程时间29...66s。
SQM1...扭矩10Nm,SQM2...扭矩20Nm。SQM1...行程时间14...100s,SQM2...行程时间29...66s。
SIEMENS利雅路燃烧器风门执行器 SQM20.18502 德国西门子伺服马达
SQM…电动执行机构,即伺服电机,用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制,齿轮离合。内部及外部位置指示,设置有便于调整的终端及辅助开关。
SQM1...扭矩10Nm,SQM2...扭矩20Nm。SQM1...行程时间14...100s,SQM2...行程时间29...66s。
凸轮触点地调整
□ 使用可调整的凸轮。
□ 凸轮边上的刻度指示凸轮触点的角度。
□ 凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。
其他
□ 内置的:在齿轮传动机构的一端开头标记。
□ 电器联接:螺丝端子。
□ 传动齿轮:传动齿轮带自润滑并且无需维护。
□ 驱动轴:与传动机构的前端顺利吻合。

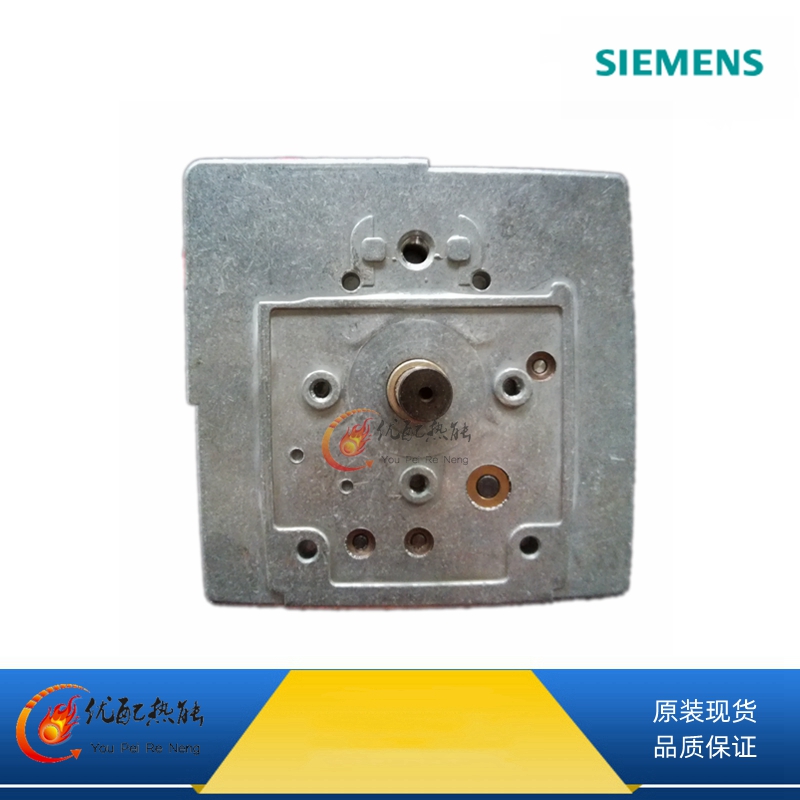

□ 固定和安装:传动机构的前端作为安装的表面,通过 3 个 M5 的螺纹孔固定。
